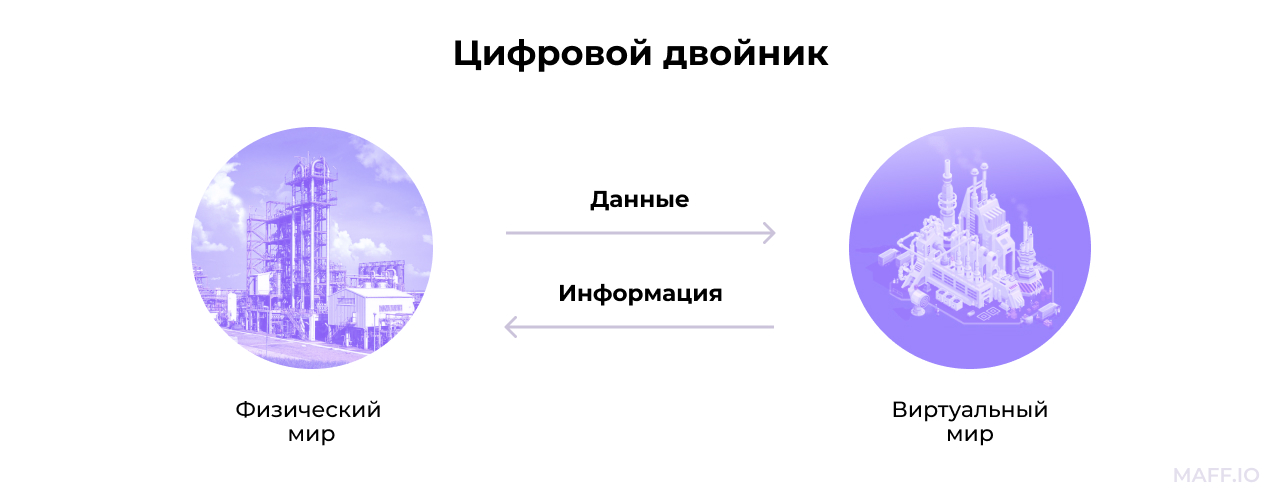

Цифровой двойник (digital twin) — это не просто 3D-модель, а живая виртуальная копия физического объекта, которая в реальном времени отражает его актуальное состояние благодаря постоянному потоку данных с различных инженерных систем внутри объекта . Компания, специализирующаяся на цифровой трансформации промышленных предприятий и объектов инфраструктуры, подтверждает: создание цифровых двойников объектов от НТЦ «Конструктор»— это сложный многоэтапный процесс, который включает не только построение точной геометрической модели, но и интеграцию данных с датчиков IoT, систем управления и исторических архивов. В отличие от статичной BIM-модели, отражающей проект «как должно быть», цифровой двойник — это слепок реальности «как есть сейчас» , постоянно обновляющийся и взаимодействующий с физическим объектом.
Ключевая особенность создания цифровых двойников объектов — это их способность не только визуализировать состояние, но и прогнозировать поведение, анализировать аномалии и даже управлять физическим объектом в автоматическом режиме. По данным исследований, почти 22% компаний из различных секторов экономики уже используют эту технологию, а 34% — планируют внедрить ее в свою работу . В России с 1 июня 2026 года вступает в силу ГОСТ Р 10.00.00.05-2025, который устанавливает единые требования к управлению жизненным циклом объектов капитального строительства и их цифровых двойников на всех этапах — от проектирования и строительства до эксплуатации и сноса . Для практического руководства по созданию двойников можно использовать платформы вроде Microsoft Azure Digital Twins или инструменты построения онтологий в Microsoft Fabric .
Что такое цифровой двойник и чем он отличается от BIM-модели
Прежде чем перейти к процессу создания цифрового двойника, важно четко понять, что именно представляет собой эта технология. Цифровой двойник — это комплексная система, объединяющая данные, алгоритмы, сенсоры и управленческие решения . Он превращается в цифровой интеллект объекта, поддерживающий его на каждом этапе жизненного цикла: от проектирования до вывода из эксплуатации. Цифровой двойник включает в себя геометрическую 3D-модель (часто на основе BIM), но не ограничивается ею — он содержит также данные о физических свойствах материалов, режимах работы оборудования, истории обслуживания и текущих показаниях датчиков .
Ключевое отличие от BIM-модели заключается в «живости» данных. BIM-модель создается на этапе проектирования и отражает то, как здание или объект должны быть построены. Цифровой двойник формируется после завершения строительства при условии, что модель была актуализирована и подключена к датчикам . Он содержит полную информацию о реальном объекте: от состава бетона в стенах и марки труб до текущих показателей энергопотребления. Так BIM-модель, наполненная реальными данными со стройки и эксплуатации, становится точной цифровой копией физического объекта. В России с 1 июля 2024 года все новые проекты в жилищном строительстве обязаны реализовываться с технологиями информационного моделирования (ТИМ), а с 1 января 2025 года это требование распространяется на все девелоперские проекты в области долевого строительства .
«Цифровой двойник — это не просто 3D-модель, а живая виртуальная копия уже построенного физического объекта, которая в реальном времени отражает его актуальное состояние благодаря постоянному потоку данных с различных инженерных систем внутри» .
Этапы создания цифрового двойника объекта
Создание цифрового двойника — это не линейный процесс, а итеративный цикл, который проходит через несколько ключевых этапов. Начальный этап — определение требований и аудит. На этом этапе важно четко определить, какую проблему вы хотите решить с помощью цифрового двойника: сократить затраты на эксплуатацию, снизить время ремонта, контролировать ход строительства или прогнозировать аварии . Затем проводится сбор исходных данных: существующих BIM-моделей, CAD-чертежей, технической документации, паспортов оборудования.
Второй этап — создание геометрической основы. В зависимости от типа объекта, это может быть BIM-модель в программах Autodesk Revit, Renga или nanoCAD . Если объект уже существует и документации нет, применяется лазерное сканирование или фотограмметрия. Например, в проекте Газпром нефтехим Салават с помощью лазерного сканирования и фотограмметрии была создана единая база данных оборудования и 3D-моделей . Третий этап — онтология и моделирование сущностей. На платформах вроде Microsoft Digital Twin Builder вы определяете типы сущностей (например, автобус, остановка, здание, этаж), их свойства и связи между ними . Это создает единый язык для всех участников проекта, от заказчика до эксплуатирующей организации .
Сбор данных: лазерное сканирование и BIM-моделирование
Для создания точной геометрической основы цифрового двойника используются передовые технологии пространственного сканирования. Лазерное сканирование позволяет с миллиметровой точностью фиксировать текущее состояние объекта. Например, в дипломной работе магистра СПбПУ для фиксации дефектов пятиэтажного здания в Санкт-Петербурге использовался сканер Leica RTC 360, а обработка данных велась в программах Leica Cyclone Register 360 Plus и Autodesk Revit 2024 . Точность лазерного сканирования обеспечивает создание модели, в которой каждый элемент соответствует реальным размерам и расположению.
BIM-моделирование (Building Information Modeling) является стандартом для новых объектов. На этапе проектирования создается информационная модель, содержащая не только геометрию, но и материальные характеристики, спецификации оборудования и инженерных систем . Важно, чтобы модель создавалась в программном обеспечении, совместимом с будущей платформой управления цифровым двойником (например, форматы IFC, RVT, DGN). В России всё более популярны отечественные аналоги: Renga, nanoCAD, Pilot-BIM . При выборе ПО ориентируйтесь на интерфейс и степень вовлеченности вендора — система должна быть понятна всем участникам процесса, от прораба до главного инженера .
Построение онтологии и сопоставление данных
Онтология в контексте цифрового двойника — это формальное описание типов сущностей, их свойств и связей в конкретной предметной области. Например, для сценария управления автобусным парком нужно определить типы сущностей «Автобус» и «Остановка» . Для здания — типы «Здание», «Этаж», «Помещение», «Оборудование» . Онтология создается с помощью инструментов вроде Azure Digital Twins Explorer или Digital Twin Builder в Microsoft Fabric.
После определения типов сущностей необходимо сопоставить данные из источников (исторические таблицы, потоки данных IoT) с конкретными свойствами сущностей. Данные могут быть двух типов: не-временные ряды (статические свойства — марка оборудования, год выпуска, геометрические размеры) и временные ряды (динамические показатели — температура, давление, вибрация, энергопотребление) . Уникальные идентификаторы (например, TripId для автобуса или Stop_Code для остановки) используются для связывания статических и динамических данных. Этот процесс, который Microsoft называет «маппингом», критически важен: если временной ряд не будет точно совпадать со статическим идентификатором, данные не сольются, и двойник не будет работать .
«При создании онтологии необходимо сопоставить по крайней мере одно свойство, отличное от временных рядов, прежде чем можно сопоставить свойства временных рядов. Значения в столбце временных рядов должны точно соответствовать данным, сопоставленным свойству типа сущности» .
Интеграция с IoT и системами управления

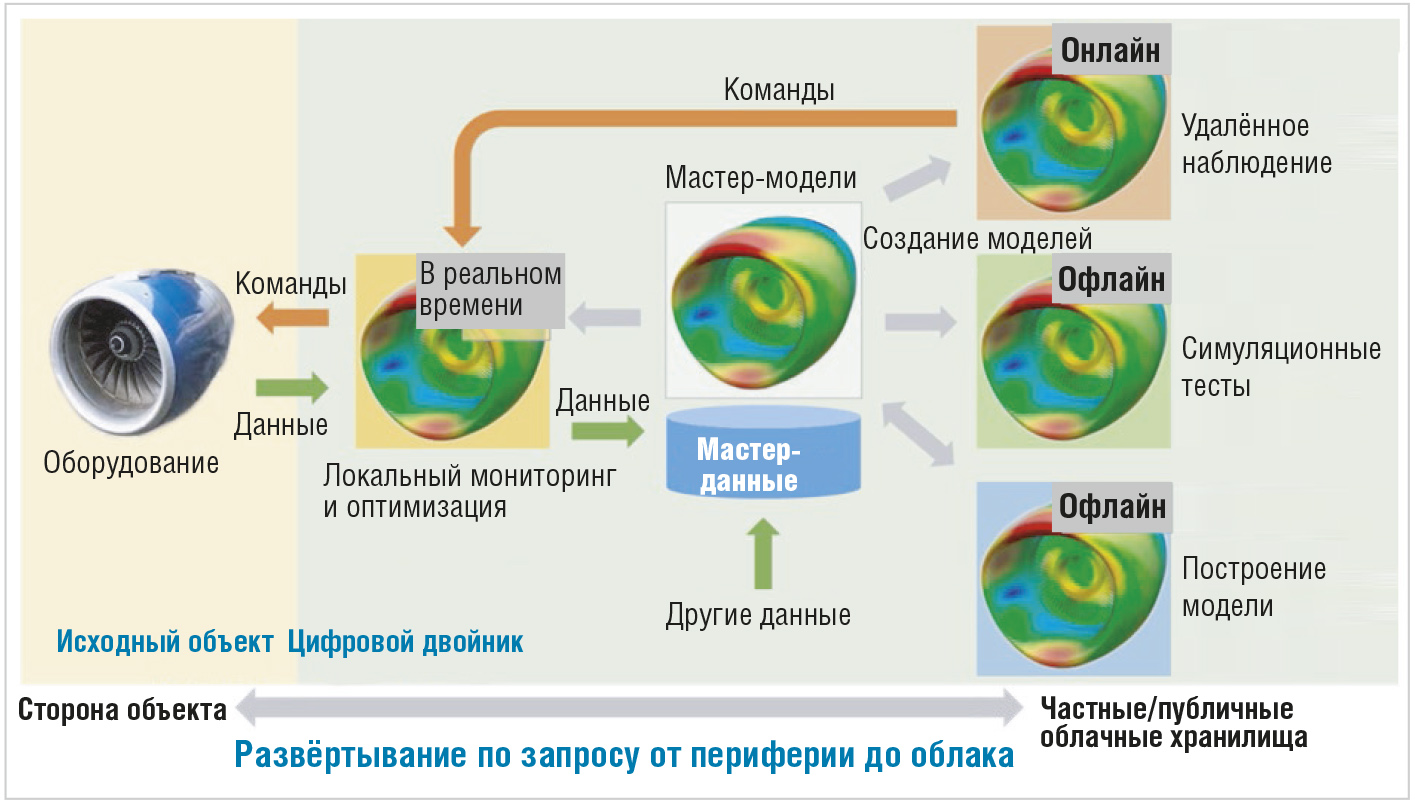

Самый критичный этап создания «живого» цифрового двойника — это интеграция с данными реального времени. Для этого на физическом объекте устанавливаются сенсоры и датчики, которые подключаются к системе через промышленные протоколы (MQTT, OPC-UA) или стандартные API . Данные могут поступать из различных источников: SCADA-систем, автоматизированных систем управления технологическим процессом (АСУ ТП), систем мониторинга зданий (BMS), ERP и MES-систем .
На этапе интеграции данных происходит сбор, очистка и нормализация информации. Для этого создается data lakehouse (озеро данных) или система потоковой обработки событий (eventstream). Например, в руководстве Microsoft Fabric TutorialLH используется lakehouse для хранения обработанных данных автобусов и таблица из Eventstream для потоковых данных временных рядов . Интеграция должна быть двунаправленной: данные идут не только «от объекта к модели» для мониторинга, но и «от модели к объекту» для управления (например, изменение параметров работы оборудования по команде из двойника) . Для обеспечения кибербезопасности при такой двунаправленной связи применяется сегментация сетей и создание демилитаризованных зон .
Сравнение этапов зрелости цифрового двойника:
Уровень зрелости | Основная функция | Технологии | Результат для бизнеса
Мониторинг (Уровень 1) | Сбор и визуализация данных в реальном времени | IoT датчики, SCADA, дашборды | Полное представление о текущем состоянии объекта, база для анализа
Анализ и моделирование (Уровень 2) | Выявление закономерностей, анализ аномалий, понимание причинно-следственных связей | Машинное обучение, статистический анализ, физико-математическое моделирование | Снижение количества нештатных ситуаций, повышение качества диагностики
Прогнозирование и оптимизация (Уровень 3) | Моделирование сценариев «что если», прогнозирование отказов, предиктивные ремонты | Предиктивная аналитика, цифровые двойники процессов, симуляции | Сокращение простоев на 30–50%, снижение затрат на ТОиР
Цифровой советчик / Автопилот (Уровень 4) | Автоматическое управление процессом в замкнутом контуре, рекомендации оператору | Искусственный интеллект, замкнутые системы управления, IIoT | Минимизация человеческих ошибок, стабилизация качества продукции, снижение участия оператора
Визуализация, аналитика и пользовательские интерфейсы
Цифровой двойник бесполезен, если с ним нельзя взаимодействовать. Поэтому следующим этапом является создание интерфейсов для визуализации и аналитики. Современные решения используют движки реального времени, такие как Unreal Engine 5/6 или Unity, для создания фотореалистичной 3D-графики с динамическим освещением и физикой . На 3D-модель накладываются дашборды ключевых показателей эффективности (KPI): температуры, давления, энергопотребления, загрузки оборудования, отклонений от нормы .
Интерфейсы должны быть адаптированы под различные устройства: для оператора в диспетчерской — большие мониторы с панорамным видом, для главного инженера — дашборды на планшете, для выездной бригады — мобильное приложение . Важна также поддержка технологий дополненной и виртуальной реальности (AR/VR). Например, в Газпромнефти с использованием платформы VR Concept были созданы виртуальные модели установок для проведения удаленных тренировок и инструктажей персонала, что позволило сократить командировочные расходы и повысить уровень промышленной безопасности . При разработке интерфейсов необходимо избегать перегруженности — отображать только те данные, которые реально нужны пользователю для принятия решений.
Сравнение платформ для создания цифровых двойников:
Платформа | Область применения | Интеграция с IoT | Тип лицензии | Ключевая особенность
Microsoft Azure Digital Twins | Здания, города, промышленность | Да (через IoT Hub) | Платная (по использованию) | Моделирование на основе DTDL, интеграция с Power BI
Microsoft Fabric Digital Twin Builder (предпросмотр) | Аналитика реального времени, транспорт, логистика | Да (Eventstream + Lakehouse) | Включен в Fabric | Онтологическое моделирование с маппингом временных рядов
Autodesk Revit + BIM 360 | Строительство и архитектура | Ограниченно (через дополнения) | Платная (подписка) | Стандарт для создания BIM-моделей
Renga / nanoCAD (Россия) | Строительство (импортозамещение) | Развивается | Платная (локальная лицензия) | Отечественное ПО, приоритет для госзаказчиков
Softline AI Line / VR Concept | Промышленность, энергетика | Да | Проектная | Комплексное решение от мониторинга до VR-тренажеров
Развертывание, валидация и непрерывное обновление
Финальный этап — развертывание системы и ее постоянное сопровождение. Цифровой двойник может быть развернут в облаке (например, в Azure, AWS, или на российской облачной платформе) либо локально на серверах предприятия, если есть требования к информационной безопасности . Перед началом промышленной эксплуатации проводится валидация: проверяется точность соответствия модели физическому объекту, задержки передачи данных (латентность), надежность каналов связи.
Особое внимание уделяется кибербезопасности. Цифровой двойник связан с физическими активами, и его взлом может привести к реальным авариям. Поэтому применяются стандарты IEC 62443, сегментация IT- и OT-сетей, использование инфодиодов для однонаправленной передачи данных и шифрование телеметрии . После запуска цифровой двойник не замораживается — он непрерывно обновляется по мере изменений физического объекта: замены оборудования, перепланировки, установки новых датчиков. Без актуализации двойник быстро теряет ценность. Как отмечается в строительной отрасли, «зачастую BIM-модель создается формально, чтобы соблюсти требования закона, а после проектирования ее перестают развивать, и модель летит в корзину» . Поэтому важно еще на стадии планирования заложить бюджет и регламент на постоянное обновление модели.
Пошаговая инструкция по созданию цифрового двойника объекта:
- Этап 1: Определение бизнес-целей — четко сформулируйте, какую проблему решает цифровой двойник: снижение аварийности, повышение энергоэффективности, оптимизация ремонтов, контроль строительства .
- Этап 2: Сбор исходных данных и аудит — соберите всю имеющуюся документацию (BIM, CAD, чертежи, паспорта оборудования). Если объект уже существует без документации, проведите лазерное сканирование или фотограмметрию .
- Этап 3: Создание или актуализация геометрической модели — в Autodesk Revit, Renga или nanoCAD постройте (или обновите) 3D-модель, которая станет геометрической основой двойника .
- Этап 4: Выбор платформы цифрового двойника и построение онтологии — на базе Azure Digital Twins, Microsoft Fabric или российской платформы (Softline AI Line) определите типы сущностей, их свойства и связи .
- Этап 5: Интеграция данных из источников — подключите исторические данные (таблицы, архивы SCADA) и потоки данных от IoT-датчиков (MQTT, OPC-UA) к платформе. Выполните маппинг данных .
- Этап 6: Настройка визуализации и аналитики — создайте 3D-сцену с дашбордами в Unreal Engine, Unity или встроенными инструментами платформы. Настройте мобильные интерфейсы .
- Этап 7: Развертывание, валидация и обеспечение безопасности — выберите облачное или локальное развертывание, протестируйте задержки и точность, внедрите меры кибербезопасности (IEC 62443) .
- Этап 8: Эксплуатация и непрерывная актуализация — обучите персонал, назначьте ответственного за обновление модели, заложите бюджет на ежеквартальную актуализацию данных .
«`
